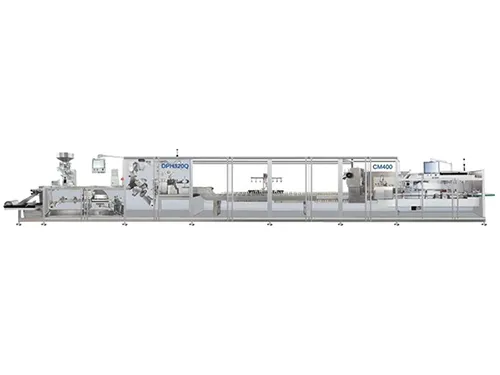

Автоматическая блистерно-картонажная линия
Автоматическая упаковочная линия, объединяющая блистерную упаковочную машину и картонатор для фармацевтической продукции
Эта автоматическая блистерно-картонажная линия объединяет блистерную упаковку и укладку в коробки в единый синхронизированный процесс. Роботизированная подача и конвейерная система автоматически выстраивают блистеры в очередь и передают их в картонажную машину. Линия имеет компактную и продуманную компоновку, проста в управлении, повышает производительность и снижает количество брака. Также уменьшаются трудозатраты и себестоимость. При необходимости линию можно дополнить горизонтальным упаковочным автоматом, 3D-упаковщиком, бандерольной машиной, термоусадочным упаковщиком и другим вспомогательным оборудованием.

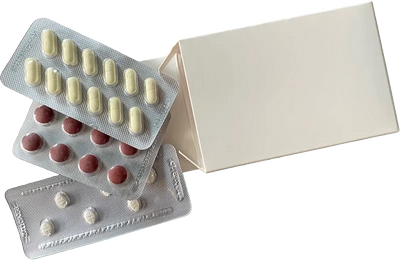

Линия подходит для капсул, таблеток и фигурных таблеток в блистерах Alu-PVC или Alu-Alu и выполняет полный цикл: формование блистера, дозированную укладку продукта, контроль качества с отбраковкой дефектных блистеров, накопление и подачу блистеров, подачу и раскрытие коробок, вложение блистера и инструкции-вкладыша, закрытие коробки и нанесение номера партии. Полное сервоприводное управление обеспечивает стабильную автоматическую работу в соответствии с требованиями GMP.
- Линия для блистерной упаковки и картонирования обеспечивает интеллектуальную связь и синхронизированное управление между блистерной машиной и картонатором. Блистеры плавно передаются по конвейеру напрямую в картонатор, что исключает промежуточные операции, временное хранение и ручное вмешательство, максимально повышая эффективность линии. Конструкция обеспечивает сбалансированную работу и универсальность.
- Ключевые участки линии контролируют пропуски, сломанные таблетки и крошку, герметичность запайки блистеров и наличие инструкции-вкладыша, обеспечивая 100% онлайн-контроль. Сервоприводы обеспечивают точные и бережные движения механизмов - на выходе получаются ровные, четко сформированные коробки с аккуратными углами, без царапин и деформаций.
- Управление линией осуществляется через ПЛК и большой сенсорный экран: настройка параметров, мониторинг работы, запись данных и диагностика неисправностей – все в одном интерфейсе. Понятное меню упрощает эксплуатацию и снижает зависимость от ручных операций.
- Все детали, контактирующие с продуктом, выполнены из нержавеющей стали и имеют гладкие поверхности без труднодоступных зон, поэтому очистка и дезинфекция выполняются быстро и эффективно. Для безопасности предусмотрены блокировки дверей, кнопки аварийной остановки и комплекс защитных устройств для защиты оператора.
| Производительность | Для блистера на 400 ячеек: при заполнении 1 таблетки в ячейке - 400 ед./мин, при заполнении 2 таблеток в ячейке - 200 ед./мин. Для блистера на 300 ячеек: при заполнении 1 таблетки в ячейке - 300 ед./мин, при заполнении 2 таблеток в ячейке - 150 ед./мин. |
| Электропитание | 380 В, 50 Гц |
| Давление воздуха | 0,6 МПа |
| Габаритные размеры (Д×Ш×В) | 11,500 × 1,800 × 1,800 мм (возможно увеличение в зависимости от длины конвейеров и дополнительного оборудования) |
| Длина линии | 11,500 мм (регулируется в зависимости от конфигурации) |
Примечание: для блистерно-картонажной линии Alu-Alu (Alu-PVC) конфигурация может быть настроена в соответствии с требуемой производительностью, габаритами продукта и характеристиками материалов.
