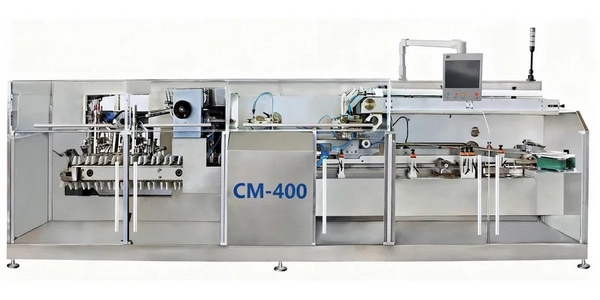

CM400 Горизонтальный картонажный автомат непрерывного действия
Автоматический картонатор с функциями фальцовки и вложения инструкций, формирования, наполнения и закрытия коробок
Горизонтальный картонажный автомат непрерывного действия предназначен для крупносерийного производства. Он отличается стабильной работой и обеспечивает скорость упаковки до 400 коробок/мин.
Объединяя оптические, механические, электрические и пневматические системы, картонатор использует модульную конструкцию и полный сервопривод. Оборудование подходит для упаковки фармацевтических блистеров, флаконов, пищевой, косметической продукции и товаров повседневного спроса. В полностью замкнутом процессе упаковки последовательно выполняются следующие операции: подача коробок, загрузка продукции, фальцовка и вложение инструкций, формирование коробок, транспортировка и запечатывание.
Образцы упаковки
Особенности
- Поддерживает непрерывное многофальцевое вложение инструкции-вкладыша; наносит дату производства и номер партии; при отсутствии коробки или инструкции выполняет автоматическую отбраковку.
- Управление с помощью ПЛК и оптический контроль всех движущихся частей. Автоматическая остановка и отображение кодов ошибок для быстрого устранения неполадок.
- Программируемое управление на базе ПЛК с частотным приводом. Сенсорный интерфейс отображает состояние оборудования, аварийные сигналы и рабочие параметры. Оптические датчики автоматически отбраковывают коробки или продукцию при отсутствии инструкций, недостающих позиций или незапечатанных коробок. Поддерживается как ручной, так и автоматический режим работы с возможностью перенастройки под различные размеры в заданном диапазоне.
- Оснащен цветным сенсорным экраном для настройки параметров, контроля работы оборудования и диагностики неисправностей. Простое и интуитивно понятное управление. Отличается простой конструкцией, широкой адаптируемостью, легкостью обслуживания, плавностью хода и низким уровнем шума.
- Формат упаковки легко перенастраивается под требования пользователя. Подходит для крупносерийного выпуска одного продукта и может адаптироваться под другие размеры упаковки.
Технические характеристики
| Производительность | ≤400 коробок/мин |
| Электропитание | 380В, 50Гц |
| Мощность | 9 кВт |
| Давление сжатого воздуха | 0.5–0.7 МПа |
| Уровень шума | 75 дБ(A) |
| Габариты (Д×Ш×В) | 5360×1700×1800 мм |
| Габариты упаковки (Д×Ш×В) | 5855×2100×2090 мм |
| Вес | 5000 кг (включая 500 кг упаковки) |
Производственный процесс
-

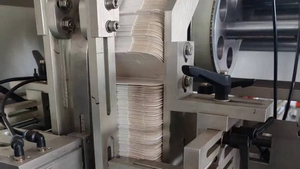

Станция подачи коробок -

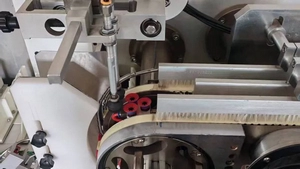

Станция захвата коробок -

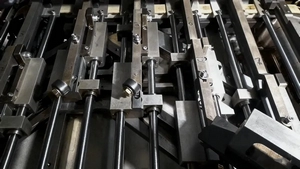

Станция толкателя
